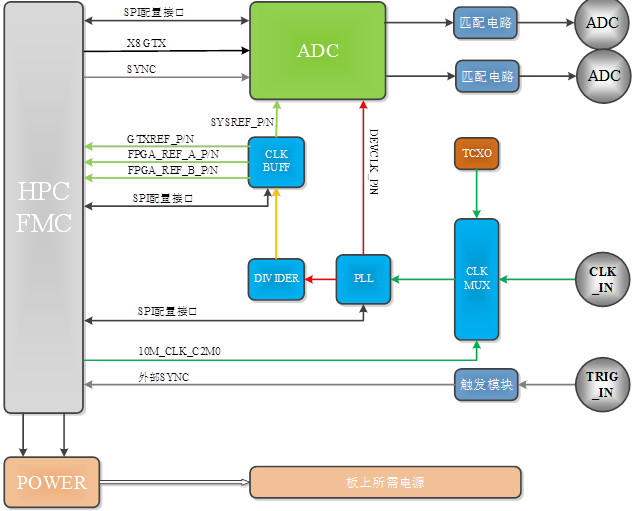

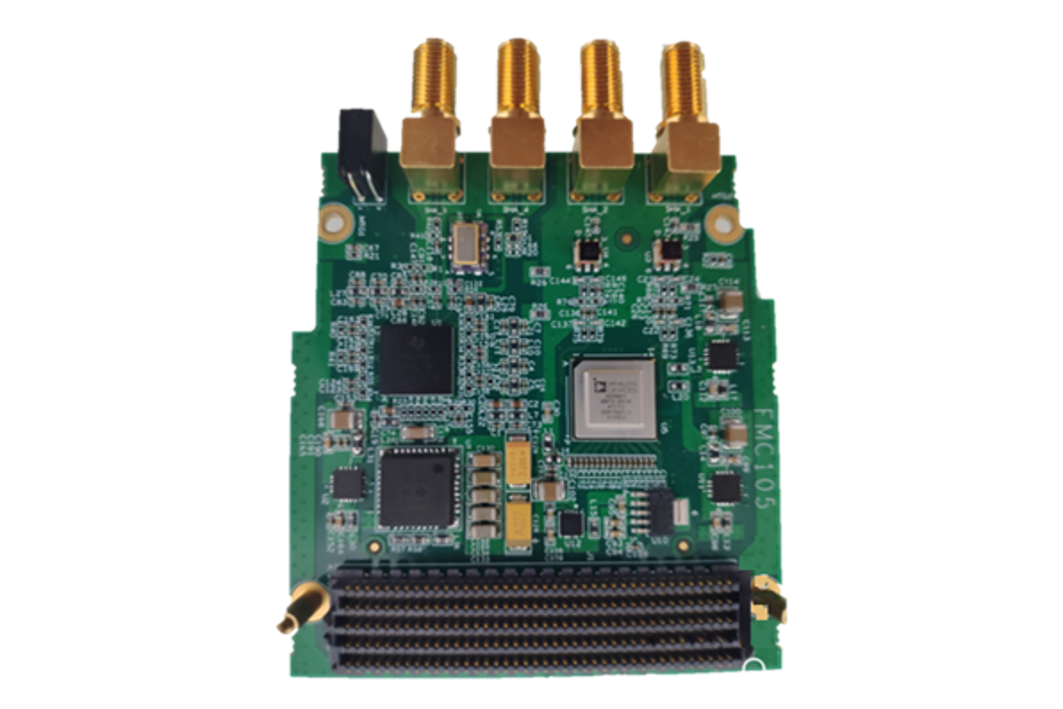

全部产品 FMC105 主页 全部产品 FMC105 全部产品 企业动态 位置 联系我们 全部产品 FMC105是定为电子推出的一款基于单宽度VITA57.1 FMC架构，双通道AD转换子卡，可与U2、U3、U4、U5和U7等数字板卡配套可快速搭建信号处理平台。 在性能上，FMC105以AD9689作为AD转换芯片，支持双通道同步AD采样，采样位数14bit，采样率2GSPS。子卡支持板载时钟，同时提供外供参考时钟输入功能。 FMC105可适用于软件无线电平台、RRU射频直采单元，多通道采集存储及雷达电子战系统等场景。 特性 硬件架构 应用场景 工作环境 其他相关 硬件特性 FMC105主要特征包括： (1) 双通道ADC，2GSPS，14位ADC; (2) ADC -3dB带宽9GHz； (3) 支持多个时钟参考，板载时钟软件可配置； (4) ADC同步采样，同步输出； (5) 符合通用标准VITA57.1 FMC； (6) 兼容U2、U3、U4、U5、U7。 硬件架构 FMC105逻辑结构 应用场景 FMC105可应用多种场景： (1) 软件无线电； (2) 前沿无线通信（如MIMO、LTE等）; (3) 雷达或电子战系统； (4) 射频直采的DUC信号处理，以及数字信号处理； (5) RRU射频直采单元； (6) 无线通信基础设施：W-CDMA、LTE、LTE-A、点对点。 工作环境 FMC105工作环境 工作环境 （1）工作温度：-40℃～55℃； （2）湿度：2%～98%(25℃)； （3）震动：符合GB233.10-95标准； （4）冲击：符合GB233.10-95标准； （5）气压：70kPa～106kPa； 功耗 （1） 功耗：峰值8W； 其他相关 FMC105相关 U2 FMC301 U5 Copyright © 2011 - 2022 Dingwave , All Rights Reserved 成都定为电子技术有限公司 版权所有 蜀ICP备12015091号-1
