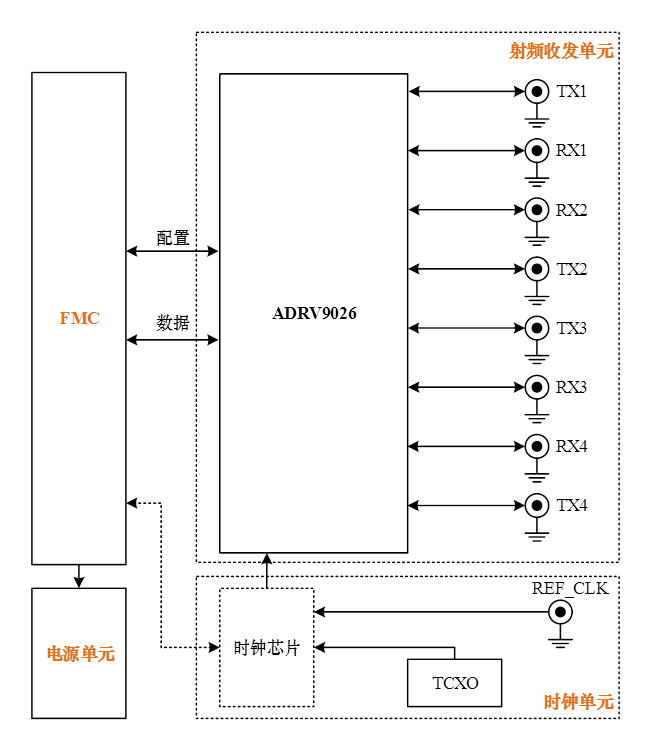

全部产品 FMC209 主页 全部产品 FMC209 全部产品 企业动态 位置 联系我们 全部产品 FMC209是定为电子推出的一款基于单宽度VITA57.1 FMC架构，高性能宽频段的射频子卡，该板卡具有小体积、低功耗、宽频段、多通道等诸多优点。通过FMC209与定为电子的U4、U5数字板卡配套可快速搭建软件无线电平台。 在性能上，FMC209以ADI公司的RF捷变收发器ADRV9026作为处理核心，射频工作频率范围为75 MHz至6000 MHz，涵盖大部分特许执照和免执照蜂窝频段。发射最大带宽450MHz，接收最大带宽200MHz ，提供4路接收4路发射，提供外供参考时钟输入功能。 在应用场景方面，FMC209提供4发4收以及多板同步功能，从而使得FMC209可以完美适用于5G MIMO原型、相控阵雷达、信道模拟器、多通道同步采集存储等场景。 特性 硬件架构 应用场景 工作环境 可配板卡 其他 特性 FMC209关键指标 (1) 4发4收TDD、FDD射频收发FMC板卡； (2) 宽频段范围，支持射频频段75MHz ~ 6GHz； (3) 宽频带范围，TX最大带宽450MHz，RX最大带宽200MHz； (4) 发射功率最大0dBm（典型值）； (5) 支持外部参考时钟输入，板载时钟软件可配置； (6) 支持同步采样，同步触发信号； (7) 兼容符合VITA57.1 FMC标准的HPC的插槽； (8) 兼容U4、U5、U6、U8以及其他带有ZNYQ系列FPGA的基带板。 硬件架构 FMC209硬件架构 应用场景 FMC209应用场景： (1) 宽带MIMO验证平台 (2) 无人机侦查定位识别系统 (3) 多通道采集存储回放 (4) 北斗多阵元抗干扰接收机 (5) 相控阵雷达 (6) 复杂电磁环境监测 (7) 长周期数据侦测存储 (8) 高速隐身数据链验证平台 工作环境 FMC209工作环境满足如所示要求。 工作环境 （1）工作温度：-40℃～55℃； （2）湿度：2%～98%(25℃)； （3）震动：符合GB233.10-95标准； （4）冲击：符合GB233.10-95标准； （5）气压：70kPa～106kPa； 功耗 （1） 功耗：典型值16W； 可配板卡 附：部分FMC209可选配基带板 (1) U5，高性能基带信号处理板 处理芯片：V7 690T+ZYNQ7045 FMC扩展插槽：3个 (2) U4，基带信号处理板 处理芯片：ZYNQ7045 FMC扩展插槽：1个 其他 FMC209相关 U5 FMC202 大规模MIMO解决方案 Copyright © 2011 - 2022 Dingwave , All Rights Reserved 成都定为电子技术有限公司 版权所有 蜀ICP备12015091号-1
