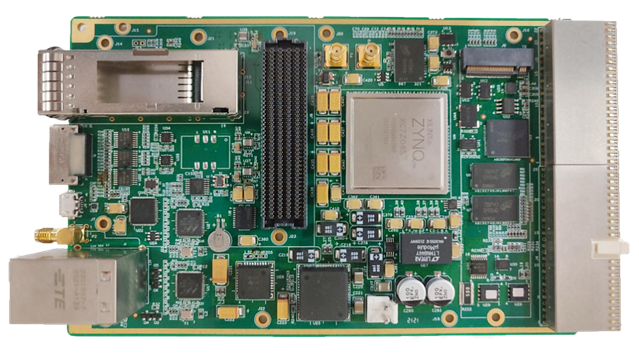

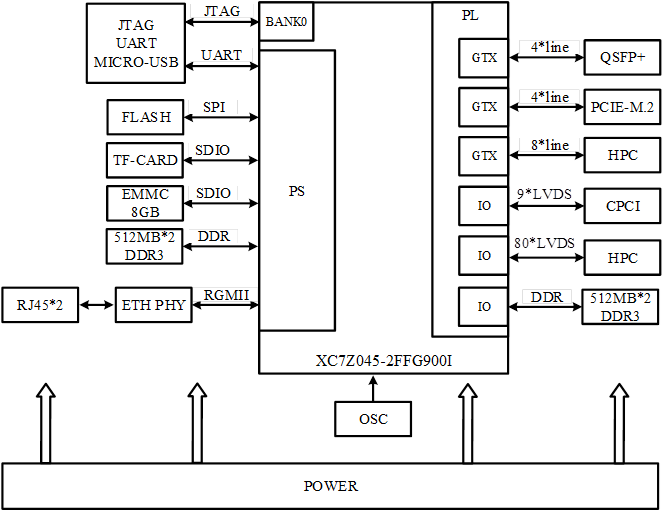

全部产品 U4 主页 全部产品 U4 全部产品 企业动态 位置 联系我们 全部产品 U4平台采用Xilinx推出的XC7Z045作为处理核心，搭载一个HPC FMC扩展插槽，可用于扩展AD/DA、光口、射频等板卡等；平台提供一路QSFP+接口及一个千兆以太网口，可广泛应用于高速采集存储平台、无线通信原型，宽带信号处理终端、远端RRU等场景。 特性 硬件架构 应用场景 工作环境 可配子卡 其他 特性 U4关键指标 (1) FPGA型号：XC7Z045-2FFG900I； (2) 1个HPC FMC； (3) DDR3容量≥8Gb； (4) FLASH≥32MB； (5) 提供QSFP+光口、RJ45等高速数据接口以及控制接口； (6) 提供串口、TF卡、eMMC、FLASH、DDR、UART、GPIO接口等程序； (7) 提供PL及PS间数据通道及配置通道程序； (8) 标准3U CPCI架构。 硬件架构 U4硬件架构 应用场景 U4应用场景： (1) 高速采集存储平台； (2) 无线通信原型设备； (3) 宽带信号处理终端； (4) 远端RRU； 工作环境 U4工作环境满足如所示要求。 供电 （1） 标准3U CPCI机箱供电； （2） ATX 4PIN电源； 工作环境 （1）工作温度：-40℃～55℃； （2）湿度：2%～98%(25℃)； （3）震动：符合GB233.10-95标准； （4）冲击：符合GB233.10-95标准； （5）气压：70kPa～106kPa； 功耗 （1） 功耗：最大值45W； 可配子卡 附：部分U4可选配板卡 U4上的1个FMC插座，可以使用的部分FMC型号包括： (1) FMC107，支持同步触发ADC及DAC功能 双通道，250MSPS，16位ADC 双通道，2.5GSPS，16位DAC (2) FMC301，支持同步触发ADC及DAC功能 1通道，4GSPS，12位ADC 1通道，5.6GSPS，14位DAC (3) FMC202，2发2收射频子卡 可编程频段70MHz~6GHz 最大可编程载波信号带宽56MHz (4) FMC205，2发2收射频子卡 可编程频段300MHz~6GHz 最大可编程载波信号带宽100MHz (5) FMC209，4发4收射频子卡 可编程频段75MHz~6GHz 最大可编程载波信号带宽400MHz 其他 U4相关 U3 FMC202 S40 Copyright © 2011 - 2022 Dingwave , All Rights Reserved 成都定为电子技术有限公司 版权所有 蜀ICP备12015091号-1
