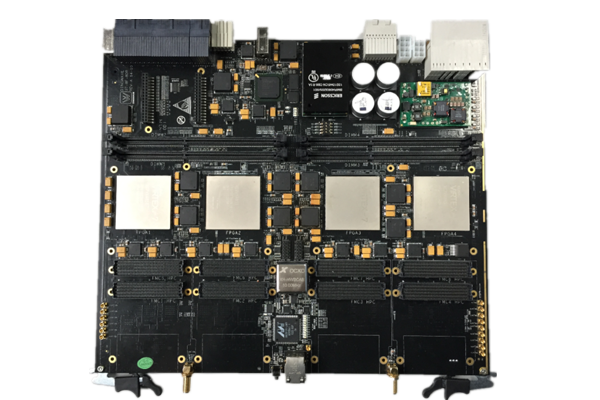

U7硬件架构

U7应用场景：

U7中多达8个HPC FMC真正提供了单板多通道处理能力，可适应MIMO等多种特殊需求。U7完美解决了通信技术、医疗行业中对极限性能和多通道需求的难题。U7可应用于以下场景：

（1） 无线通信；

（2） 有线网络；

（3） 光通信；

（4） 高速光通信互连的信号处理；

（5） 数字信号处理算法实现；

（6） 芯片验证；

（7）基站BBU；

（8）远端RRU。

U7工作环境满足如所示要求。

供电

（1） 标准ATCA机箱供电；

（2） 12V 电源外供电。

工作环境

（1）工作温度：-40℃～55℃；

（2）湿度：2%～98%(25℃)；

（3）震动：符合GB233.10-95标准；

（4）冲击：符合GB233.10-95标准；

（5）气压：70kPa～106kPa。

功耗

（1） 功耗：典型值200W。

U7作为一种SDR平台的超高性能数字信号处理板卡，与其他公司已有的平台相比，领先的功能包括

(1) 支持8个标准HPC FMC，接口能力更丰富；

(2) 支持典型电信时钟选择；

(3) 支持多时钟域算法实现；

(4) 在硬件架构以及软件驱动上，支持板卡积木式堆叠，以提高整体计算能力。相邻两块U7间的最大互连速率达到800Gbps量级；

(5) 为基带和中频信号处理提供可重配置的硬件平台；

(6) 为信号处理算法提供丰富的FPGA资源；

(7) 为每个信道提供独立数据、控制接口；

(8) 提供FMC接口，用于灵活扩展；

(9) 提供RTM接口，用于高速互联；

(10) 提供DDR3存储器，用于高速数据缓存；

(11) 提供IPMC平台管理接口。

附：部分U7可选配板卡

U7上的8个FMC插座，可以使用的部分FMC型号包括：

(1) FMC102，支持同步触发ADC及DAC功能

双通道，250MSPS，12位ADC

双通道，1GSPS，16位DAC

(2) FMC301，支持同步触发ADC及DAC功能

1通道，4GSPS，12位ADC

1通道，5.6GSPS，14位DAC

(3) FMC801，高速互连接口功能

1× QSFP，4×10G

触发输入输出，时钟输入输出

(4) FMC202，射频通道功能

可编程频段70MHz~6GHz

最大可编程载波信号带宽56MHz

(5) FMC204，射频通道功能

可编程频段1MHz~520MHz

最大可编程载波信号带宽520MHz

U7支持RTM板定制，有以下三种典型方案：

(a) 20 × QSFP+

(b) 10 × QSFP+&10 × SFP+

(c) 20 × SFP+
