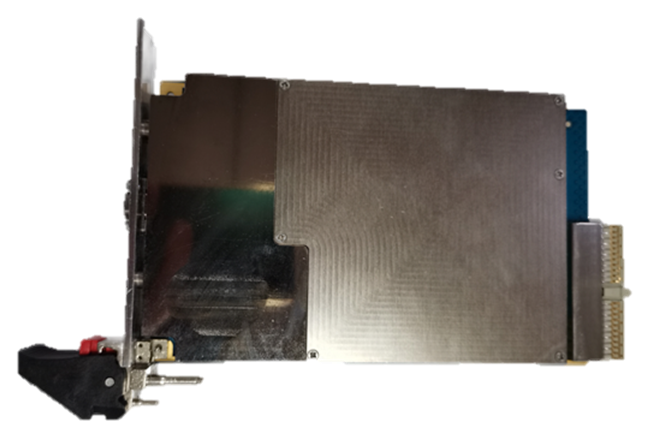

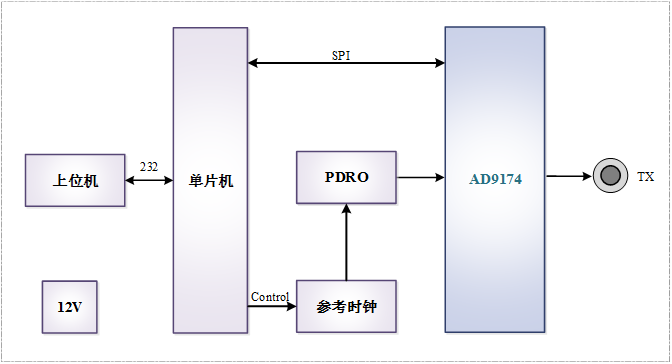

全部产品 FS101 主页 全部产品 FS101 全部产品 企业动态 位置 联系我们 全部产品 FS101是定为电子推出的一款3U CPCI标准的高精度频率合成器。 设备以AD9174为核心，输出频率范围1.5MHz-3000MHz，调整步进1KHz。模块支持nco_only模式，只需要给AD9174外供一个高相噪指标的参考时钟即可输出需要的频率，可作为高精度频率源仪器使用，或以子模块形式嵌入到各类综合测试仪系统。 特性 硬件架构 应用场景 工作环境 其他 特性 FS101关键指标 (1) 标准3U CPCI架构； (2) 输出频段范围：1.5MHz-3000MHz； (3) 100MHz板载高相噪晶振，晶振频偏可用上位机界面配置； (4) 高速DAC用12G高精度频率源做采样时钟； (5) 能全频段保持优秀的杂散、谐波抑制能力以及高相噪指标。 硬件架构 FS101设备组成 应用场景 FS101应用场景： （1）高精度频率源仪器； （2）综合测试仪器配套模块。 工作环境 FS101工作环境满足如下所示要求: 供电 DC 12V供电。 工作环境 （1）工作温度：-40℃～55℃； （2）湿度：2%～98%(25℃)； （3）震动：符合GB233.10-95标准； （4）冲击：符合GB233.10-95标准； （5）气压：70kPa～106kPa； 功耗 典型值8W。 其他 FS101相关 U3 FMC202 U5 FMC209 Copyright © 2011 - 2022 Dingwave , All Rights Reserved 成都定为电子技术有限公司 版权所有 蜀ICP备12015091号-1
FS101是定为电子推出的一款3U CPCI标准的高精度频率合成器。 设备以AD9174为核心，输出频率范围1.5MHz-3000MHz，调整步进1KHz。模块支持nco_only模式，只需要给AD9174外供一个高相噪指标的参考时钟即可输出需要的频率，可作为高精度频率源仪器使用，或以子模块形式嵌入到各类综合测试仪系统。
