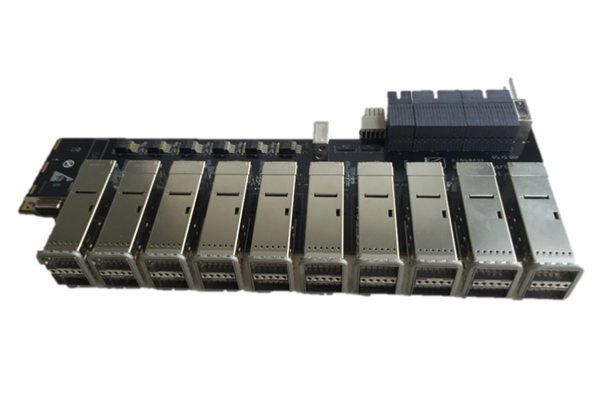

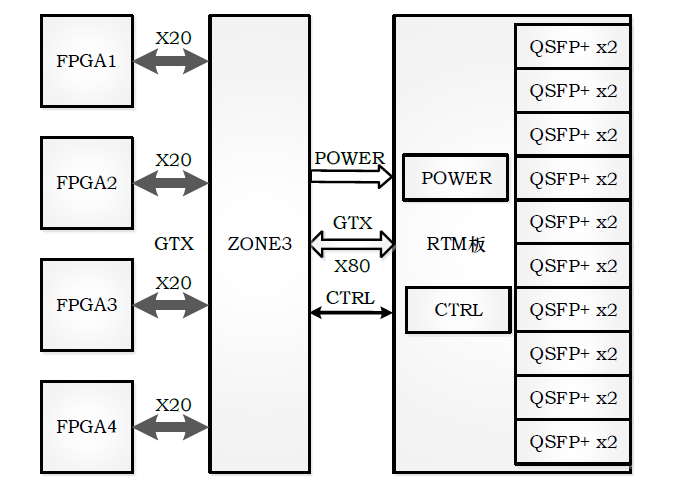

全部产品 RTM101 主页 全部产品 RTM101 全部产品 企业动态 位置 位置 联系我们 全部产品 RTM101是定为电子针对U7推出的一款基于ATCA RTM（rear transition module）架构，高速信号处理平台的光口拓展子卡。其主要参数为，20 × QSFP+，最高传输速率可达20 × 4 × 10Gbps。直连FPGA高速收发器GTX，带宽大，时延小。 RTM101通过QSFP+模块直接与U7板卡的4片FPGA高速收发器GTX（GTH）连接，QSFP+支持AURORA、CPRI等高速传输协议，每一个QSFP+光口传输速率可达4×10Gbps。 特性 硬件架构 应用场景 工作环境 其他相关 特性 RTM101关键技术指标： (1) ATCA RTM（rear transition module）； (2) 20 × QSFP+； (3) 传输速率单个LANE 10Gbps，数据吞吐率20*4*10Gbps； (4) 提供外部控制接口。 硬件架构 PTM101逻辑结构 应用场景 RTM101应用场景： （1） 高速板间互联； （2）10G以太网； （3） 多路高速光交换。 工作环境 RTM101工作环境 供电 供电3.3V 工作环境 （1）工作温度：-40℃～55℃； （2）湿度：2%～98%(25℃)； （3）震动：符合GB233.10-95标准； （4）冲击：符合GB233.10-95标准； （5）气压：70kPa～106kPa； 功耗 功耗：典型值60W； 其他相关 RTM101相关 U7 FMC202 S40 Copyright © 2011 - 2022 Dingwave , All Rights Reserved 成都定为电子技术有限公司 版权所有 蜀ICP备12015091号-1
RTM101是定为电子针对U7推出的一款基于ATCA RTM（rear transition module）架构，高速信号处理平台的光口拓展子卡。其主要参数为，20 × QSFP+，最高传输速率可达20 × 4 × 10Gbps。直连FPGA高速收发器GTX，带宽大，时延小。 RTM101通过QSFP+模块直接与U7板卡的4片FPGA高速收发器GTX（GTH）连接，QSFP+支持AURORA、CPRI等高速传输协议，每一个QSFP+光口传输速率可达4×10Gbps。
